作为专业的yh533388银河，我们深知用户在选购水泵时面对复杂的结构图常感到困惑。一张清晰的混流泵结构图，不仅是零件的罗列，更是理解其性能、可靠性和适用性的关键。本文将带您通过解读结构图，掌握选购核心要点。

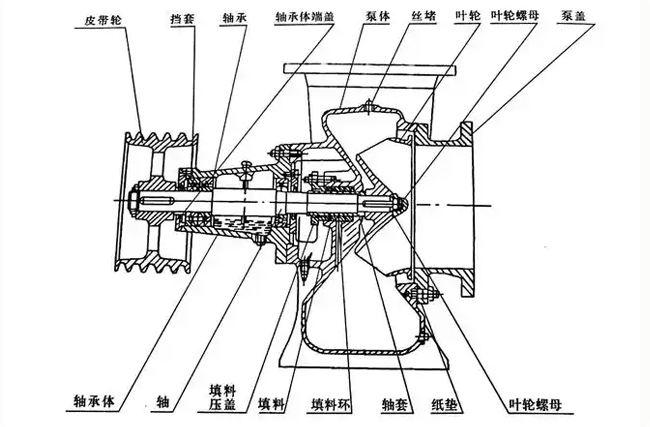

一、核心部件结构图解
1. 叶轮 - 能量转换的"心脏"
结构特征：图中最显眼的旋转部件，注意叶片形状（扭曲度/数量）和结构类型（闭式/半开式）
选购要点：精密水力设计的叶轮可提升15%以上效率，材质选择（铸铁/不锈钢）直接影响耐腐蚀性和寿命
2. 导叶体/压水室 - 动能转换的"枢纽"
结构特征：叶轮出口处的静止部件，导叶片或蜗壳状设计
选购要点：光滑流道设计可减少30%水力损失，铸钢材质更适合高压工况
3. 泵壳 - 承压的"骨架"
结构特征：包裹内部部件的外壳，注意壁厚和加强筋设计
选购要点：球墨铸铁壳体比普通铸铁抗压强度高50%，法兰尺寸需匹配管路系统
4. 轴封装置 - 防泄漏的"卫士"
结构特征：泵轴穿出处的密封部件（填料密封/机械密封）
选购要点：输送污水建议选用双端面机械密封，清水工况可用填料密封
二、结构图隐藏的选购密码
从结构图判断泵品质的4个关键：
匹配度验证：叶轮直径与导叶体间距影响扬程范围
材质标注完整性：关键部件材质未标注需警惕
维护便捷性设计：后开门结构方便更换密封件
轴承配置：重型轴承配置延长使用寿命30%以上
不同工况的部件选择建议：
农田灌溉：选用半开式叶轮，防堵塞设计
工业循环水：不锈钢材质 机械密封组合
防洪排涝：加强型泵壳 大流量叶轮设计
三、结构图选购避坑指南
警示点1：叶轮与泵壳间隙＞3mm将导致效率下降
警示点2：无轴承润滑设计的结构加速磨损
警示点3：单薄焊接泵壳慎选高压工况
警示点4：轴套保护缺失将缩短泵轴寿命
专业选购建议
通过混流泵结构图，重点关注三大核心区域：叶轮的能量转换效率、泵壳的结构强度、密封系统的可靠性。优质混流泵的结构图应呈现：精密计算的叶片角度、均匀的流道截面变化、合理的轴承跨距设计、以及清晰的材质标注。
建议保存本文为选购对照清单，在查看厂家提供的结构图时逐项验证。专业的结构设计可降低故障率40%以上，正确解读结构图，助您选购事半功倍！
|
